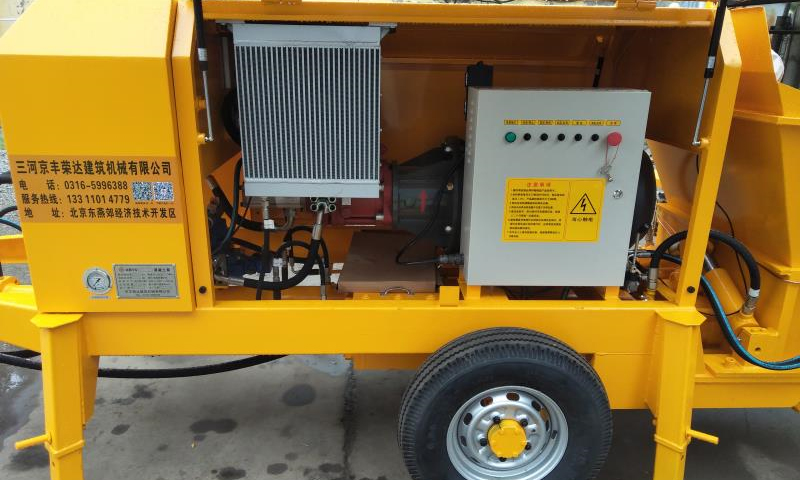

XBTS4013-45混凝土泵简介
XBTS系列混凝土泵是一种电动机驱动的S管阀混凝土泵。该机系统可靠，故障率低，维修方便，是针对地暖施工的特点而专门开发的细石及砂浆输送设备，主要适用于地暖工程中细石混凝土填充层或砂浆填充层的大面积、效率高的施工。还适用于各类工程如：隧道、涵洞、引水渠建设中细石混凝土的输送，各类基础桩的压力灌浆等。
主要特点如下：
1. 本机技术先进，功能完备，内部空间大，维护保养方便；
2. 液压系统采用原装主油泵及合资品牌液压阀件，主油泵能根据外负荷的大小自动调节排量，阀件灵敏可靠。
3. 电气部分采用品牌可编程序控制器（PLC），在控制程序中设置了多种自动保护模式，取代了复杂的继电器线路，简单，故障率低，可靠性高；
4. 眼镜板、切割环（带有自动补偿装置），采用硬质合金配以进口耐磨焊条，抗磨，阻力小，吸料性更好；
5. 大容积油箱及超大流量的强制风冷能使系统的油温控制在合理的范围内，大限度的延长了系统的寿命；
6. 搅拌上密封与轴承双重独立的密封结构，杜绝了搅拌漏浆的同时减少了液压马达损坏的可能性；
7. 主要润滑点采用全自动润滑，确保机件的使用寿命；
8. 简单的高低压转换方式，可方便实现泵送不同距离的目的。
9. 标配无线遥控装置，操作方便。
二、 主要技术参数
|
项目 |
单位 |
参数 |
|
|
理论输 出压力 |
小排量 |
Mpa |
13 |
|
大排量 |
9 |
||
|
理论输 送量 |
小排量 |
m³/ h |
25 |
|
大排量 |
40 |
||
|
系统 压力 |
主油路 |
Mpa |
28 |
|
搅拌油路 |
10 |
||
|
电机功率 |
kw |
45 |
|
|
输送砼规格 |
骨料粒径 |
mm |
≤30
|
|
坍落度 |
160—220
|
||
|
最大理论输送距离（m） |
水平 |
450 |
|
|
垂直 |
130 |
||
|
上料高度 |
mm |
1280 |
|
|
料斗容积 |
L |
380 |
|
|
输送缸径X行程 |
mm |
160×1100 |
|
|
输送管径 |
mm |
ø 80/100/125
|
|
|
液压油箱容积 |
L |
240
|
|
|
外形尺寸（长×宽×高） |
mm |
4200×1500×1600 |
|
|
最大拖行速度 |
Km/h |
8 |
|
|
主机质量 |
kg |
2300 |
|
